产品说明

采用全新32位电机控制专用DSP芯片

支持标准CANopen协议，符合CiA402标准

CAN总线通讯波特率默认500Kbps

电压范围：DC24V-36V

力矩衰减小，转速可达3000rpm

内置到位和报警输出，方便监测和控制

智能调节电流，减少振动，噪声和发热，效率提升35%

具有多路输入输出接口,兼有单轴控制功能

优异的高速性和刚性，完 美的整合伺服和步进的优点于一身

典型应用

主要应用于剥线机、打标机、切割机、绘图仪、医疗设备及自动化设备和仪器。

概述

　　ESS42-C系列集成式电机采用新一代32位DSP控制技术与功角控制技术，高转速可达3000rmp以上，且高速力矩衰减远低于普通开环驱动器，可大幅提升步进电机的高速性能和力矩使用率，有效降低电机发热和振动，从而提升机器的加工效率和精度。

　　ESS42-C系列支持标准CANopen协议，符合CiA402标准。可通过总线对细分、脉冲、加减速时间等驱动器参数进行设置，稳定可靠，有效降低成本。

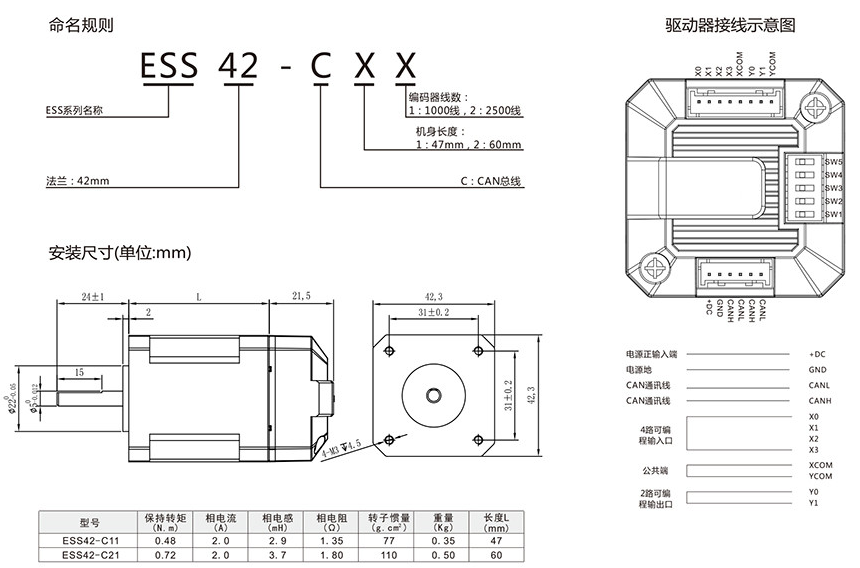

产品示意图

通讯示意图

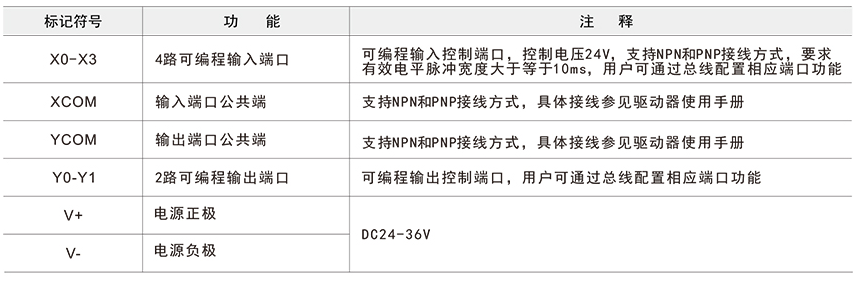

指示灯功能引脚说明
