产品说明

采用全新32位电机控制专用DSP芯片

电压范围：DC24V~36V,细分共16档

高脉冲响应频率可达400KHZ

力矩衰减小，转速可达3000rpm

内置到位和报警输出，方便监测和控制

智能调节电流，减少振动，噪声和发热，效率提升35%

具有单双脉冲选择功能，出厂默认值为：脉冲+方向控制

优异的高速性和刚性，完 美的整合伺服和步进的优点于一身

典型应用

主要应用于剥线机、打标机、切割机、绘图仪、医疗设备及自动化设备和仪器。

概述

　　LGD42JC-001系列集成式电机采用新一代32位DSP控制技术与功角控制技术，高转速可达3000rmp以上，且高速力矩衰减远低于普通开环驱动器，可大幅提升步进电机的高速性能和力矩使用率，有效降低电机发热和振动，从而提升机器的加工效率

　　采用基于负载的电流控制技术，可有效降低电机发热，延长电机使用寿命。驱动器内置的到位和报警输出信号，方便上位机进行监测和控制。位置超差报警功能保证了加工设备的安全运行。

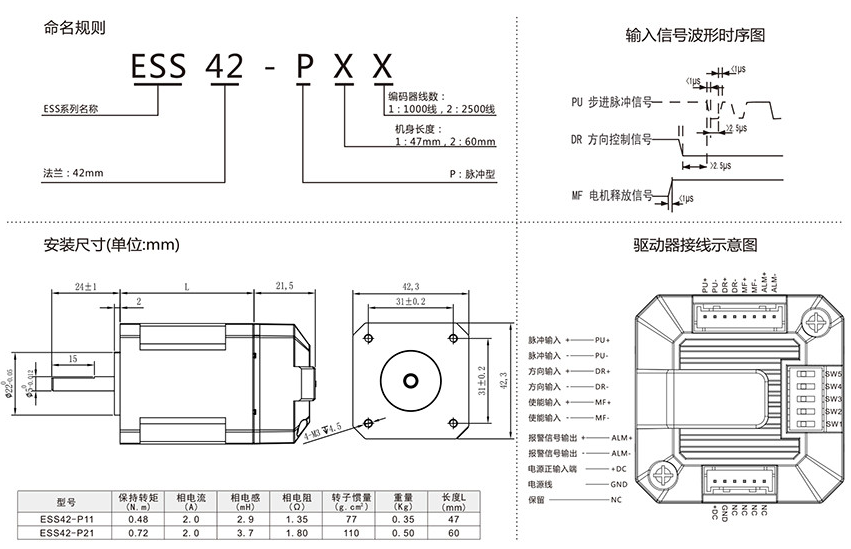

产品示意图

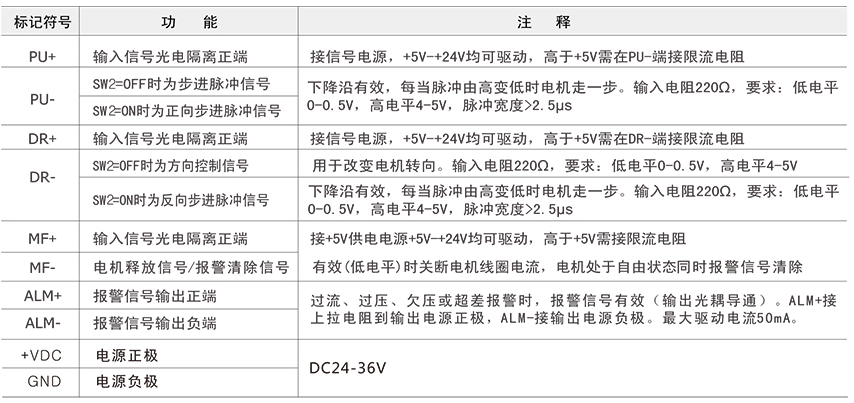

指示灯引脚功能说明

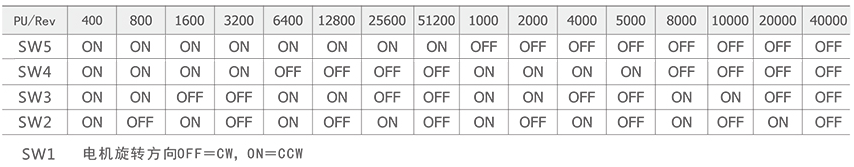

细分设定表
